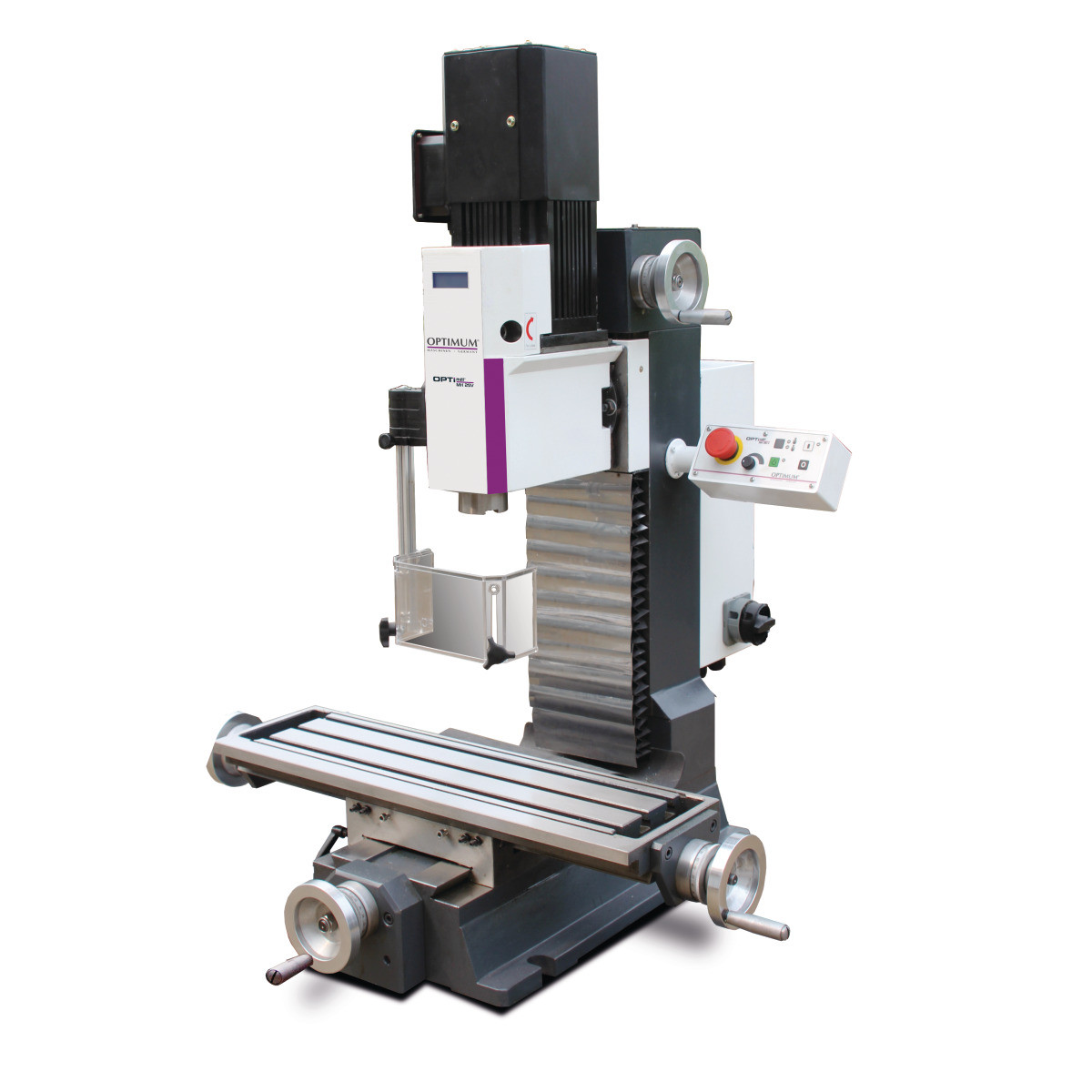

Свердлильно-фрезерний верстат по металу Opti MH25V / MH25SV

Технічні характеристики:

Модель

OPTImill MH 25SV

OPTImill MH 25V

Артикул

333 8160

333 8155

Електроживлення:

Двигун

1,5 кВт 220 В ~50 Гц

1,5 кВт 220 В ~50 Гц

Загальна споживана потужність

2 кВт

2 кВт

Крутний момент

10Нм

10Нм

Параметри інструменту:

Максимальний діаметр розсвердлювання в сталі, мм

25

25

Максимальний діаметр свердління в сталі, мм

20

20

Максимальний діаметр торцевої фрези, мм

50

50

Максимальний діаметр кінцевої фрези, мм

25

25

Шпиндель:

Кінець шпинделя

BT 30

BT 30

Виліт шпинделя, мм

185

185

Число оборотів шпинделя

200 - 4000 об/хв

200 - 4000 об/хв

Поворот фрезерної головки

45°

45°

Координатний стіл

Розмір столу, мм

620 x 180

620 x 180

Розмір Т-образних пазів, мм

14

14

Кількість Т-образних пазів

3

3

Відстань між Т-образними пазами, мм

50

50

Відстань шпиндель-стіл, мм

300

300

Максимальне навантаження на стіл, кг

30

30

Переміщення:

Подача по осі X

автоматична

ручна

Переміщення по осі X, мм

400

400

Крутний момент осі Х, Нм

2,2

Швидкість подачі по осі Х (хв./макс.), мм/хв.

150/930

Подача по осі Y

автоматична

ручна

Переміщення по осі Y, мм

210

210

Крутний момент осі Y, Нм

2,2

Швидкість подачі по осі Y (хв./макс.), мм/хв.

100/580

Подача по осі Z

автоматична

ручна

Переміщення по осі Z, мм

270

270

Крутний момент осі Z, Нм

4,2

Швидкість подачі по осі Z (хв./макс.), мм/хв.

80/450

Габариты (Д х Ш х В), мм

914 x 844 x 1.119

914 x 844 x 1.119

Вес, кг

200

192

Дополнительная оснастка:

Наименование

Артикул

Набор фрез с титановым напылением
4 - 12 мм 12 шт.

335 2113

Набор быстрорежущих фрез с титановым покрытием 3 - 20 мм 20 шт.

338 6200

Набор сверл с титановым напылением
1 - 13 мм 25 шт.

305 1010

Набор сверл 9 шт. МК 2 диам.
14,5 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 мм

305 1002

Набор твердосплавных фрез
3 - 12 мм 18 шт.

335 2118

Набор радиусных фрез
4 - 8 мм 9 шт.

335 2116

Система подачи СОЖ в зону резания (220 В)

335 2002

Устройство подачи СОЖ в зону резания KMS 2

335 6660

Устройство подачи СОЖ в зону резания ММС1

335 6663

Регулируемая виброопора SE 1

338 1012

Набор призм Optimum

335 4001

Набор прецизиозных сверлильных головок ISO 30

335 2127

Цанговый патрон ISO 30 с комплектом цанг 18 шт. 3 - 20 мм

335 2054

Цанговый патрон ISO 30 / M10 / ER25

335 2046

Набор цанг ER25 15 шт. 1-16 мм

344 1109

Набор цанг ER32 18 шт. 3-20 мм

344 1122

Набор зажимных приспособлений SPW 10 под пазы 12 мм

335 2016

Система автоматического зажима инструмента ISO 30

335 2393

Угольник 90°

338 5052

Угловая призма WP 30

335 2195

Резьбонарезная головка М5 - М12

335 2042

Набор для позиционирования деталей

335 1171

Универсальная делительная головка Optimum TA 125

335 6125

Горизонтально-вертикальные делительные стол Optimum RT100

335 6110

Горизонтально-вертикальные делительные стол Optimum RT150

335 6150

Горизонтально-вертикальні ділильні стіл Optimum RT200

335 6200

Стіл круглий ділильний з трьохкулачковим патроном RTE 165

335 6365

Стіл круглий ділильний з трьохкулачковим патроном RTU 165

335 4165
