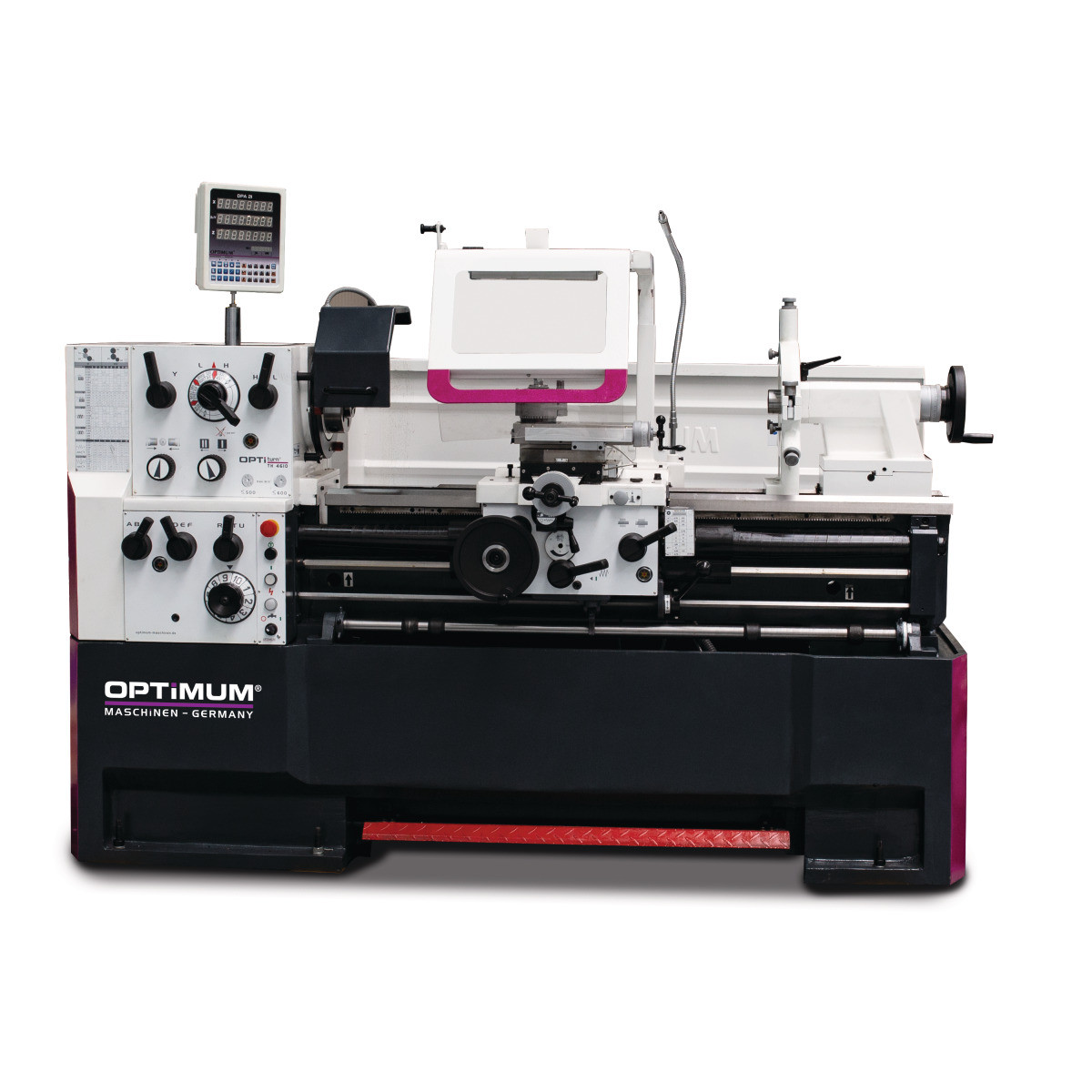

Верстат токарно-гвинторізний OPTIturn TH 4610D

Токарно-гвинторізний верстат по металу OPTIturn TH 4610D / TH 4615D / TH 4620D

Технічний опис:

• Сучасний токарно-гвинторізний верстат по металу OPTIturn TH 4610D / TH 4615D / TH 4620D розроблений для крупного промислового виробництва німецьким виробником Stürmer Maschinen GmbH.
• Модель токарно-гвинторізного верстата по металу OPTIturn TH 4610D / TH 4615D / TH 4620D – є модернізований сучасний аналог, вже давно популярних і затребуваних на ринку токарно-гвинторізних верстатів по металу Оптимум D460x1000/1500/2000 DPA.
• Напрямні, на всіх моделях токарно-гвинторізних верстатах по металу Оптимум серії «ТН», технологічно загартовані і якісно шлифованы. На всіх моделях Оптимум TH встановлена центральна система змащення напрямних.
• Високоточний шпіндель, токарно-гвинторізного верстата по металу, виготовлений з легованої, високоміцної сталі, пройшов якісну загартування і розташований на прецизійних підшипниках роликового типу з можливістю точного регулювання. Кожен токарно-гвинторізний верстат серії ТН проходить технічну перевірку, результати якої заносяться до індивідуальний аркуш випробувань. Точність биття шпинделя менше 0,015 мм підтверджена при випробуваннях кожної моделі серії ТН. Токарно-гвинторізні верстати серії ТН оснащені пристроєм механічного гальма шпинделя. Обертання шпинделя можливо вправо/вліво.
• Наявність в конструкції токарно-гвинторізного верстата по металу швидкозмінні картриджного резцедержателя, істотно скорочує час на зміну ріжучого інструменту і підвищує комфорт при роботі.
• На токарно-гвинторізному верстаті встановлені шліфовані, що пройшли загартування, шестерні і вали передньої бабки.
• Коробка подач, токарно-гвинторізного верстата по металу серії ТН, в порівнянні з попередніми моделями, має закритий тип і відрізняється швидкодією. Шестерні і вали, всередині коробки подач, встановлені на високоточні підшипники і працюють в масляній ванні. Вали і шестерні, токарно-гвинторізного верстата, пройшли загартування і шліфування.
• Зручно на верстаті по металу серії ТН, виконується нарізування різьби. Вибір функції нарізування різьби відбувається зміною положення ручки на панелі керування верстата, зміна шестірнею не потрібно. Моделям ТН доступний широкий діапазон нарізання як дюймових, так і метричних різьб.
• Для можливості точіння довгих конусів, задня бабка токарно-гвинторізного верстата має можливість зміщення в бік на ± 15 мм.
• Верхня каретка супорта має можливість повного розвороту навколо своєї осі, а так само, подовжню і поперечну подачу.
• На верстаті застосовується ціна поділки лімба маховиків верхній і поперечної кареток супорта 0,02/0,04 мм, а ціна поділки лімба маховика пінолі задньої бабки 0,025 мм
• Ходовий гвинт токарно-гвинторізного верстата захищений від металевої стружки і тирси спіральним кожухом.
• Перевантажувальна муфта ходового гвинта.
• DPA 21 – сучасний пристрій цифрової індикації, що відображає переміщення по двох осях. На рідко кристалічному дисплеї, крупно відображаються показники переміщення різця та показники оборотів шпинделя в даний момент часу.
• У моделях токарно-гвинторізних верстатів серії «ТН» передбачений механізм відключення поздовжньої подачі супорта з 4 регульованими ексцентриками.
• На токарно-гвинторізному верстаті по металу застосована сучасна система подачі охолоджуючої рідини. МОР має довгий, гнучкий, металізований шланг і дозуючий кран.
• Зона різання якісно висвітлена верстатним світильником і захищена великим прозорим захисним екраном, що запобігає попаданню стружки і бризок охолоджуючої рідини в токаря.
• На панелі управління токарно-гвинторізного верстата зручно розташована кнопка аварійної зупинки.
• Токарно-гвинторізні верстати по металу Оптимум «ТН» виготовлені з дотриманням всіх норм і вимог норм Євросоюзу (DIN 8606).
• У комплект постачання кожної моделі токарно-гвинторізного верстата Оптимум серії «ТН» входить підставка під верстат.

Комплект поставки:

1. Швидкозамінний картріджний резцедержатель SWH 5-Ст.
2. Змінна державка 25 х 120 мм тип D - 1 шт.
3. Оправка перехідна МК 6 - МК 4.
4. Наполеглива центр МК 4.
5. Нерухомий люнет, прохідний отвір макс. 160 мм.
6. Рухливий люнет, прохідний отвір макс. 100 мм.
7. Верстатний світильник.
8. Резьбоуказатель.
9. Система подачі СОЖ.
10. Комплект змінних шестерень гітари.
11. Комплект обслуговуючого інструменту.
