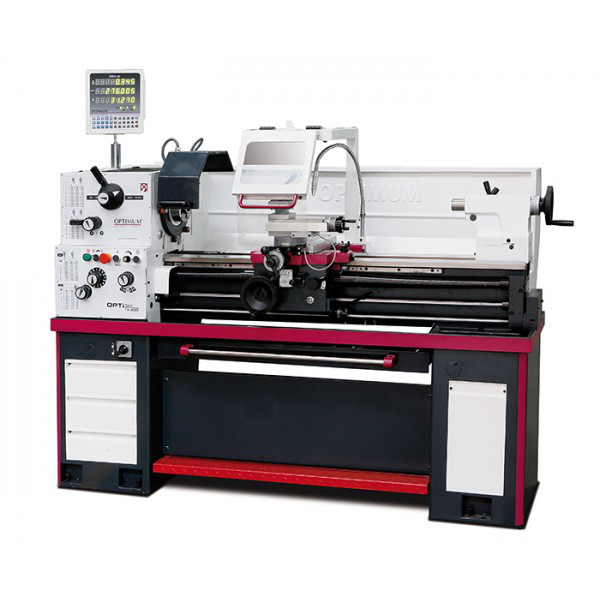

Верстат токарно-гвинторізний OPTIturn TH4010 D

Токарно-гвинторізний верстат по металу Оптимум TH 4010D – це токарний верстат по металу сучасної конструкції і відмінної якості, призначений для обробки токарних виробів із сталі, чавуну, кольорових металів і сплавів.

1. • Точність виготовлення основних вузлів токарного верстата, їх форма, дозволяють домогтися гарної жорсткості і стійкості.
   • Електричне живлення Оптимум TH 4010D здійснюється завдяки двигунів, потужністю 1.5 – 4 кВт.
   • Направляючі станини Оптимум TH 4010D термічно оброблені і відшліфовані на шліфувальних верстатах. В результаті чого досягається плавність і точність переміщення робочих органів, збільшується зносостійкість. Налаштування виконується регулювальними клинами.
   • Зменшення радіального биття до 0,015 мм і забезпечення точності обертання досягнуто тим, що робочі поверхні шпинделя загартовані, пройшли фінішну обробку. Посадкові поверхні забезпечують точне центрування і закріплення патронів, планшайб і оснастки. На токарних верстатах по металу TH 4010D є можливість зміни напряму обертання на праве і ліве.
   • Модель Оптимум TH 4010D оснащені пристроєм цифрової індикації з дисплеєм не дає відблисків, а також скляного вимірювальною лінійкою. Похибки програмного забезпечення зведені до мінімуму.
   • Оригінальне оформлення панелі коробки швидкостей і подач, розташування рукояток управління забезпечують вільний доступ і зручність в роботі на токарному верстаті, і зверніть увагу на те, що аварійна кнопка має ножне управління. Робота валів і шестерень на токарному верстаті по металу здійснюється в масляній ванні, що забезпечує безшумність, плавність і довговічність.
   • Моделі токарних верстатів по металу Оптимум TH 4010 / TH 4010D мають закривається головний вимикач.
   • Установка різців на токарному верстаті проводиться в 4-х позиційний різцетримачі в моделях Оптимум TH4010/4010D і в быстросменном 20 x 100 (TH4010V). Для обробки коротких внутрішніх і зовнішніх конічних поверхонь, верхня каретка супорта повертається в межах ± 90°. Ручна подача кареток і супорта на токарному верстаті здійснюється маховиками з лимбами та функцією вимкнення, автоматичне включається рукояткою. Зміна подач на токарному верстаті проводиться в 48 діапазонах. Для зручності налаштування на панелі є таблиці.
   • Обробка довгих конусів на токарних верстатах Оптимум TH 4010 / TH 4010D / TH 4010V проводиться за допомогою задньої бабки, яка зміщується у межах ± 10°.
   • У конусне отвір пінолі з конусом Морзе 3, встановлюється осьовий інструмент і оснащення для закріплення інструменту з різними видами хвостовиків. Переміщення пінолі в межах 130 мм на токарному верстаті виконується маховиком з лімбом і фіксується рукояткою.
   • Довгі заготовки на токарному верстаті при роботі підтримуються люнетами рухомим та не рухомим, не допускаючи биття і прогину.
   • Захист токарного патрона від раптового включення на токарному верстаті здійснюється кожухом з кінцевим вимикачем. Від відлітаючою стружки і розбризкування захищає екран з оглядовим вікном.
   • Охолодження інструменту і заготовки централізовано, можна проводити за допомогою системи подачі СОЖ, що значно впливає на роботу і стійкість інструменту.
   • Прибирання стружки здійснюється вручну, для зручності прибирання та чистоти робочого місця встановлена висувна ємність.
   • Освітлення робочої зони на токарних верстатах Оптимум TH 4010 / TH 4010D / TH 4010V здійснюється за допомогою LED верстатного світильника.

   Основні технічні характеристики верстата
   Модель	TH4010 DPA
   Номер арт	3402080
   Технічні характеристики
   Електроживлення
   Двигун, 2-ступінчастий	1,5 / 2,4 / 4,0 кВт 380 В ~50 Гц
   Система подачі СОЖ	40 Вт
   Верстатні дані
   Висота центрів, мм	205
   Найбільша довжина оброблюваної деталі, мм	1000
   Найбільший діаметр обробки над станиною, мм	410
   Найбільший діаметр обробки над супортом, мм	220
   Найбільший діаметр обробки над виїмкою станини, мм	540
   Довжина виїмки станини, мм	165
   Частота обертання шпинделя, об/хв	45 — 1800
   Кількість ступенів	16
   Внутрішній конус шпинделя	МК 6
   Приєднувальна поверхню шпинделя	Camlock ASA D1 — 4"
   Діаметр наскрізного отвору в шпинделі, мм	52
   Ширина станини, мм	206
   Хід верхньої каретки супорта, мм	100
   Хід поперечної каретки супорта, мм	195
   Внутрішній конус пінолі задньої бабки	МК 3
   Хід пінолі задньої бабки, мм	130
   Поздовжня подача, мм/об (48 подач)	0,043 — 0,653
   Поперечна подача, мм/об (48 подач)	0,015 — 0,206
   Межі кроку нарізання метричних різьб, мм (42 кроків)	0,4 — 7
   Межі кроку нарізання дюймових різьб, ниток на дюйм (42 кроку)	4 — 70
   Висота державки різця, мм	16
   Габаритні розміри
   Довжина, мм	1920
   Ширина, мм	740
   Висота, мм	1555
   Маса верстата, кг	780

   Комплект поставки:

   1. Рухливий люнет, прохідний отвір 16 — 95 мм.
   2. Система подачі СОЖ.
   3. Захисний екран.
   4. Підставка під верстат.
   5. Захисне огородження.
   6. Кожух патрон.
   7. Гальма шпинделя.
   8. Верстатний світильник.
   9. Резьбоуказатель.
   10. 4-х позиційний резцедержатель.
   11. Змінні шестерні.
   12. Комплект обслуговуючого інструменту.
   13. Керівництво по експлуатації російською мовою.



   Рекомендовані додаткові приналежності:

   	Номер арт.
   Обертовий центр OPTIMUM МК 3	3440703
   Обертовий центр rö hm МК 3	3441503
   Обертовий центр зі змінними насадками МК 3	3440733
   3-кулачковий прецизійний патрон CI3C ø 160 мм Camlock D1-4"	3442040
   3-кулачковий прецизійний патрон CI3C ø 200 мм Camlock D1-4"	3442045
   4-кулачковий прецизійний патрон CI4C ø 160 мм Camlock D1-4"	3442140
   4-кулачковий прецизійний патрон CI4C ø 200 мм Camlock D1-4"	3442145
   Універсальне цангові пристрій 5С для D360	3441506
   Набір цанг 5С 17 шт. 3-25 мм	3441509
   Цанговий патрон 5С Camlock ASA D1 — 4"	3441554
   Набір цанг 5С 17 шт. 3-25 мм	3441509
   Набір токарних різців з напайними пластинами 11 шт., державка 16 мм	3441508
   Набір токарних різців зі змінними пластинами 7 шт., державка 16 мм	3441511
   Набір токарних різців зі змінними пластинами 5 шт., державка 16 мм	3441610
   Набір токарних різців зі змінними пластинами 5 шт., державка 16 мм	3441668
   Набір розточувальних різців 3 шт. 12 мм	3441641
   Швидкозамінний резцедержатель SWH 3-Е	3384303
   Змінний картридж 20х100 тип D під чотиригранну державку	3384304
   Змінний картридж 30х100 тип H під круглу державку	3384322
   Позиційний мікрометричний упор	3441524
   Швидкозамінний свердлильний патрон 0-16 мм	3050626
   Перехідна оправлення МК3 — В16	3050660
   Свердлильний патрон 0-13 мм MK3	3050585
   Свердлильний патрон 1-16 мм MK3	3050573
   Набір свердел 1-13 мм з титановим покриттям 25 шт.	3051010
   Система подачі СОЖ в зону різання	3352002
   Віброопори SE1	3381012
   Магнітний стружкосборщик Chipmag	3850010
