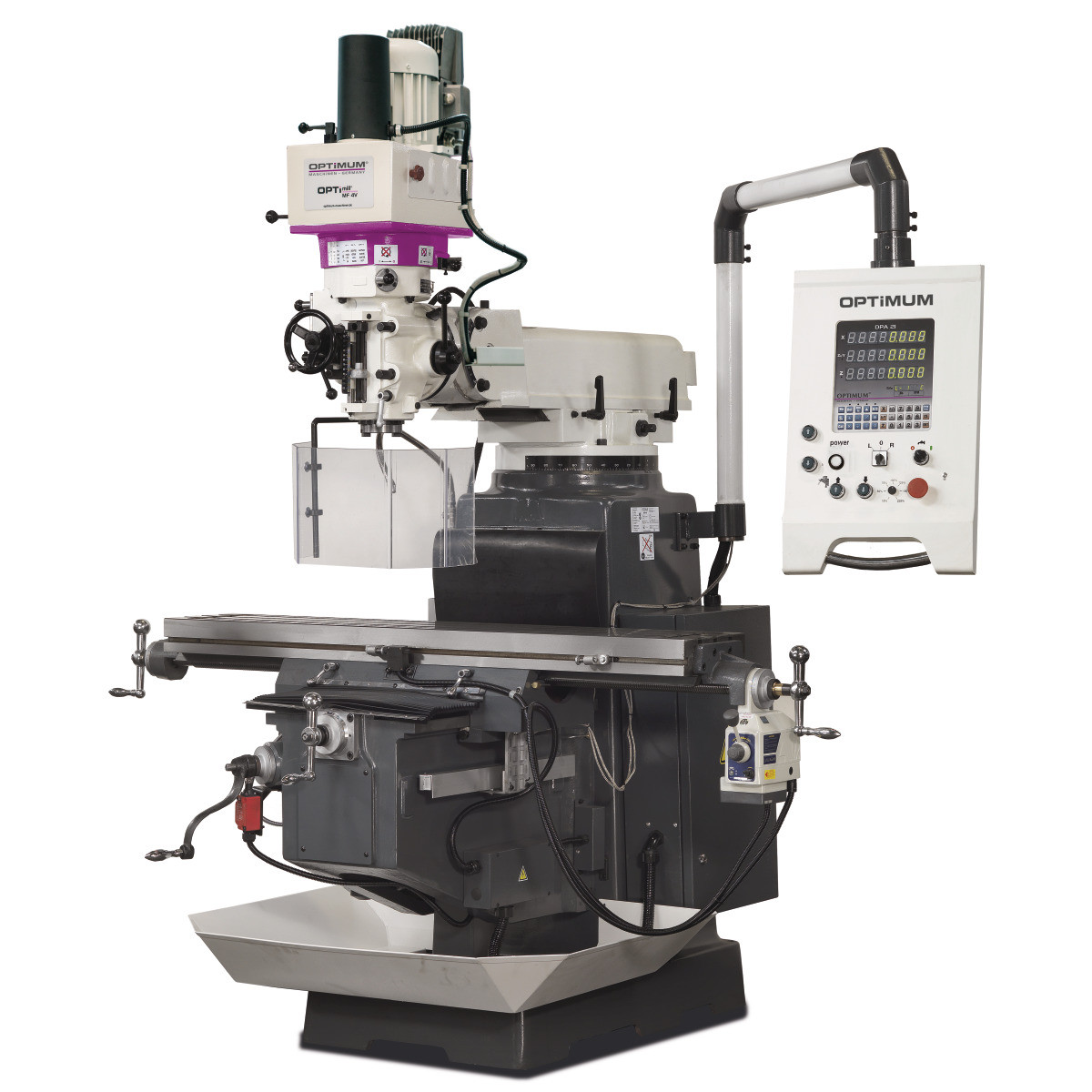

Фрезерний верстат OPTImill MF4 Vario

Фрезерний верстат OPTImill MF4 Vario відноситься до категорії універсальних фрезерних верстатів і призначений для обробки металевих заготовок в різних площинах різання зі створенням уступів, пазів, гладких і фасонних поверхонь.

Технічний опис:

· Масивна станина і основні вузли верстата виготовлені з сірого чавуну, який забезпечує необхідну жорсткість і стійкість конструкції.

· Контроль над роботою фрезерного верстата OPTImill MF4 Vario здійснюється з компактною поворотній панелі управління.

· Шпиндель фрезерного верстата OPTImill MF4 Vario має заклеєні і відшліфовані поверхні, встановлений на точних роликових підшипниках і має радіальне биття менше 0,001 мм

· Посадкове місце шпинделя відповідає стандарту ISO40, який дає можливість застосовувати найбільш якісні ріжучі інструменти і оснащення.

· Коробка швидкостей фрезерного верстата OPTImill MF4 Vario має вісім швидкісних ступенів, кожна з яких має плавне регулювання обертів шпинделя за допомогою варіатора. Загальний швидкісний діапазон знаходиться в межах 10 – 6750 об/хв.

· Завдяки регульованим положенням фрезерної головки значно розширені можливості фрезерного верстата OPTImill MF4 Vario. Нахили фрезерної головки по своїй осі на ±90° і ±45° перпендикулярно до положення робочого столу.

· Пиноль фрезерної головки переміщається в ручному або автоматичному режимі до 127 мм Точне переміщення пінолі контролюється маховиком з лімбом, за допомогою якого здійснюється микрометрическая подача. Переміщення пінолі фрезерного верстата OPTImill MF4 Vario виконується як вручну, так і в автоматичному режимі. Глибина переміщення пінолі контролюється регульованим упором.

· Робочий стіл фрезерного верстата OPTImill MF4 Vario має кілька Т-образних пазів, які служать для фіксації заготовки за допомогою затискних пристосувань і для встановлення спеціальної оснастки (верстатні лещата, 3-х осьові лещата, поворотний або ділильний стіл).

· На підставі фрезерного верстата встановлений бак для СОЖ і спеціальний піддон для збору та фільтрації СОЖ від стружки. Система подачі СОЖ вбудована в конструкцію фрезерного верстата OPTImill MF4 Vario.

· Освітлення робочої зони здійснюється верстатним світильником.

· Великий захисний прозорий екран забезпечує надійний захист від стружки і бризок.

Технічні характеристики
