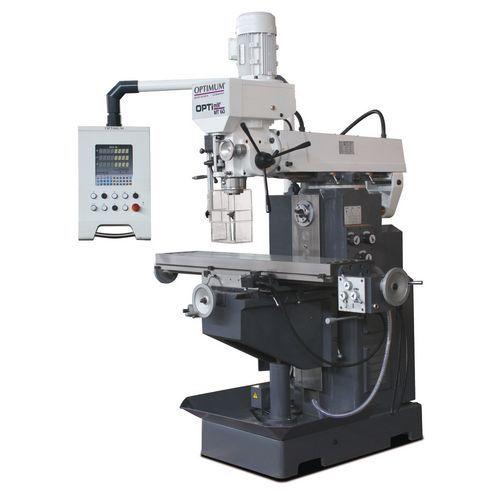

Універсальний фрезерний верстат OPTImill MT60

Технічний опис:

• Фрезерний верстат по металу має важку, компактну станину, відлиту з сірого вібро-поглинаючого чавуну. На підставі станини фрезерного верстата, розташований піддон для збору охолоджуючої рідини і насос подачі СОЖ.
• Подача вертикального шпинделя, на фрезерному верстаті по металу OPTImill MT 60, здійснюється з допомогою рукояток і маховика з лімбом мікрометричної подачі.
• Хобот, фрезерного верстата по металу, має можливість розвороту на 180° навколо своєї осі.
• Вертикальний шпиндель нахиляється на 90° вліво/вправо.
• Переміщення робочого столу по осі Х, на фрезерному верстаті по металуOptimill MT 60, може виконуватися вручну, за допомогою маховика, або, завдяки пристрою автоматичної подачі.
• Поворотна панель управління фрезерним верстатом має зручне розташування кнопок, показує переміщення робочого столу по осях X, Y, Z, і має кнопку аварійної зупинки. УЦИ DPA 21 відображає показники переміщення без блікових екранах з роздільною здатністю до 5 мікрон. Допустима похибка показників переміщення до ± 0,003 мм. Панель управління, фрезерним верстатом по металу, захищена гумовим ущільненням, що перешкоджає проникненню всередину бризок СОЖ, вологи, пилу і металевих тирси.
• Фрезерний верстат по металу MT 60 забезпечений функцією обмеження глибини свердління. Обмеження глибини свердління виконується за рахунок механічного регульованого упору переміщення пінолі вертикального шпинделя. Наголос має регульовану лінійку з міліметровою шкалою і розташовується на лицьовій частині панелі.
• Горизонтальний шпиндель, фрезерного верстата по металу OPTImill MT 60, має вал з набором втулок для закріплення дискових фрез. Вал кріпиться на хоботі і сережці фрезерного верстата.
• Хрестовий робочий стіл, встановлений на фрезерному верстаті по металу, має значні розміри. У довжину стіл 1270 мм, а в ширину – 280 мм. Поверхня столу точно оброблена і розташовує чотирма Т-образними пазами по 14 мм. Стіл забезпечений пристроєм автоматичної подачі по осі Z і регульованими кінцевими упорами, для точної зупинки переміщення.
• По осі Х, робочий стіл фрезерного верстата по металу, має автоматичною подачею, має прискорений хід і реверс напрямку переміщення.
• Робоче місце, фрезерного верстата по металу OPTImill MT 60, надійно закрито великим, захисним екраном, який регулюється по висоті.
• Система подачі охолоджуючої рідини в зону різання, вбудована в конструкцію фрезерного верстата по металу. Бак для охолоджуючої рідини вбудований в основу верстата.

Комплект поставки:

• Патрон свердлильний ключовий Ø 3-16 мм, під посадку В 18
• Оправка ISO40 під патрон У 18
• Оправка ISO40 на МК 3 з хвостовиком для свердління
• Оправка свердлильна з хвостовиком з МК 3 на МК 2
• Вал для горизонтального фрезерування Ø 22 мм
• Вал для горизонтального фрезерування Ø 27 мм
• Проставочные кільця для горизонтального фрезерування
• Т-подібні кріпильні болти M14 x 55 з гайками та шайбами
• Допоміжний інструмент
